Stålsmedningsvejledning: Kulstofstål, rustfri kvaliteter og fremstilling af matrice

Hvordan stål er smedet: Grundlæggende om proces, temperatur og materiale

Stålsmedning er en fremstillingsproces, hvor opvarmet stål formes under trykkraft - enten gennem hamring, presning eller valsning - for at producere komponenter med overlegne mekaniske egenskaber sammenlignet med støbte eller bearbejdede ækvivalenter. Smedeprocessen justerer stålets indre kornstruktur langs konturerne af den færdige del, hvilket resulterer i forbedret trækstyrke, udmattelsesbestandighed og slagstyrke, som ikke kan kopieres ved støbning alene.

Stålsmedningstemperatur er en af de mest kritiske procesvariable. De fleste kulstof- og legeringsstål er smedet i rækken af 1.100°C til 1.250°C (2.010°F til 2.280°F) — over omkrystallisationstærsklen, hvor metallet er plastisk nok til at flyde under tryk uden at revne. Rustfrit stål kræver typisk lidt lavere smedningstemperaturer 950°C til 1.150°C , på grund af deres højere legeringsindhold og reducerede varmeledningsevne. Smedning under minimumstemperaturen introducerer indre spændinger og overfladerevner; overskridelse af maksimum forårsager kornvækst, der svækker den sidste del.

Smedningssekvensen følger et konsistent mønster uanset delens geometri: barren opvarmes til smedningstemperatur i en ovn, overføres hurtigt til matricen eller ambolten, formes under kraft, mens temperaturen holdes inden for arbejdsområdet, og afkøles derefter under kontrollerede forhold - enten luftkølet, normaliseret eller bratkølet afhængigt af legeringen og de nødvendige mekaniske egenskaber.

To primære kategorier af stål bruges i smedeoperationer: kulstofstål , værdsat for dets brugbarhed og omkostningseffektivitet, og rustfrit stål , valgt hvor korrosionsbestandighed, ydeevne ved forhøjede temperaturer eller hygiejnisk overfladefinish er påkrævet sammen med strukturel styrke.

Smedet stål vs. støbt stål: Nøgleforskelle i struktur og ydeevne

Forskellen mellem smedet og støbt stål har stor betydning for ingeniør- og indkøbsbeslutninger. Begge processer starter med det samme råmateriale, men den resulterende mikrostruktur - og derfor de mekaniske egenskaber - adskiller sig på måder, der direkte påvirker komponentens ydeevne og levetid.

Støbt stål fremstilles ved at hælde smeltet metal i en form og lade det størkne. Afkølingsprocessen skaber en tilfældigt orienteret kornstruktur med potentiale for indre porøsitet, krympningshulrum og dendritisk segregation - mikroskopiske uoverensstemmelser, der skaber spændingskoncentrationspunkter under belastning. Støbte komponenter kan opnå komplekse geometrier, som smedning ikke kan, hvilket gør støbning til den foretrukne proces for store huse, ventilhuse og indviklede former, hvor retningsbestemt belastning ikke er et primært problem.

Smedet stål eliminerer de fleste af disse interne defekter. Den trykkraft, der påføres under smedning, lukker eventuelle hulrum i emnet og orienterer kornstrømmen langs delens spændingslinjer. Resultatet er en komponent med 15 til 25 % højere trækstyrke , væsentligt bedre udmattelseslevetid og overlegen slagfasthed sammenlignet med en tilsvarende støbt del af samme legering. Det er grunden til, at smedet stål er standarden for aksler, tandhjul, plejlstænger, strukturelle fastgørelseselementer og komponenter, der udsættes for cyklisk eller stødbelastning.

Smedning af kulstofstål: Materialer, kulstofindhold og hårdhed

Kulstof er det primære legeringselement i stål og den dominerende variabel, der styrer hårdhed, styrke og svejsbarhed. I smedningsapplikationer, kulsmedet stål er kategoriseret efter kulstofindhold i tre praktiske kvaliteter:

• Lavt kulstofstål (0,05 % – 0,30 % C): Meget formbar ved smedningstemperatur, fremragende sejhed i færdig tilstand, men begrænset hårdhedspotentiale. Anvendes til strukturelle komponenter, aksler og flanger, hvor sejheden opvejer hårdhedskravene.
• Mellem kulstofstål (0,30 % – 0,60 % C): Det mest udbredte sortiment inden for industriel smedning. Reagerer godt på varmebehandling og opnår en balance mellem trækstyrke (typisk 600 til 900 MPa) og duktilitet. Almindeligvis specificeret for aksler, krumtapaksler, gear og plejlstænger.
• Højkulstofstål (0,60 % – 1,00 % C): Maksimal hårdhedspotentiale efter bratkøling og temperering, men reduceret sejhed og svejsbarhed. Anvendes til fjedre, skinnekomponenter, skærekanter og slidstærke applikationer.

Tilføjelse af kulstof til stål opstår under primær stålfremstilling - enten gennem basis oxygenovn (BOF) eller elektrisk lysbueovn (EAF) proces - ved at kontrollere kulstofindholdet i ladningsmaterialet og justere med kultilsætningsstoffer (koks eller grafitelektroder) under raffinering. Når først stål er støbt til barres, er kulstofindholdet fast; kulstof kan ikke tilføres meningsfuldt under nedstrøms smedeoperationer. Overfladeopkulning (hushærdning) kan øge overfladens kulstofindhold efter smedning, men dette er en varmebehandlingsproces, ikke en sammensætningsændring af bulkmaterialet.

Stålhårdhed (HRC) — målt på Rockwell C-skalaen — er direkte relateret til kulstofindhold og varmebehandling. Udglødet medium kulstofstål måler typisk 15 til 25 HRC . Efter quench og temperament kan det samme stål opnå 40 til 55 HRC afhængig af snittykkelse og bratkølingshastighed. Værktøjsstål smedning optimeret til slidstyrke er almindeligt målrettet 58 til 65 HRC i færdig stand.

Rustfri stålkvaliteter til smedning: 410, 416 og 420

Martensitisk rustfrit stål - især 400-seriens kvaliteter - er de dominerende rustfrie legeringer, der bruges i smedeoperationer. De kombinerer meningsfuld korrosionsbestandighed med evnen til at blive varmebehandlet til høje hårdhedsniveauer, hvilket gør dem velegnede til en bred vifte af strukturelle, mekaniske og værktøjsapplikationer.

410 rustfrit stål er den grundlæggende kvalitet af martensitic familien, der indeholder cirka 11,5 til 13,5% chrom og 0,15% maksimalt kulstof. Det giver moderat korrosionsbestandighed, god mekanisk styrke og fremragende smedbarhed. 410 rustfrit stål round bar er bredt produceret til aksler, fastgørelseselementer, ventilstammer og pumpekomponenter. I den udglødede tilstand er 410 let bearbejdet; efter hærdning og anløbning opnår den trækstyrker på 700 til 1.000 MPa og hårdhedsværdier på 25 til 35 HRC afhængigt af tempera- turen.

416 rustfrit stål er en fribearbejdningsvariant af 410, tilsat svovl (minimum 0,15 %) for at forbedre bearbejdeligheden med op til 85 % sammenlignet med 410. 416 rustfrit stål material properties ligner ellers 410, men svovltilsætningen reducerer korrosionsbestandigheden og tværgående duktilitet en smule - hvilket gør 416 til det foretrukne valg, når CNC-drejning eller skruemaskineproduktion i høj volumen følger smedning, snarere end til applikationer, der kræver maksimal korrosionsydelse.

420 rustfrit stål indeholder højere kulstof (minimum 0,15 %, typisk 0,26 til 0,40 %) end 410, hvilket markant øger dets hårdhedspotentiale efter varmebehandling. 420 rustfrit stål plate og stang bruges, hvor slidstyrke, kantfastholdelse og moderat korrosionsbestandighed skal eksistere side om side - bestik, kirurgiske instrumenter, forme og plastinjektionsværktøj er primære anvendelser. Fuldt hærdet 420 opnår 50 til 55 HRC , hvilket gør den til en af de hårdeste rustfrie kvaliteter, der findes i standardproduktionsformer.

Lagerformer i rustfrit stål: aksler, rundstang og blokke

Rustfrit stål leveres i flere standard lagerformer, der tjener som udgangsmateriale til smedning, bearbejdning eller direkte fremstilling. At forstå forskellene mellem disse former hjælper ingeniører og indkøbsteams med at specificere det korrekte materiale effektivt.

Skafter i rustfrit stål er præcisionsslebne rundstangsprodukter, der leveres med snævre diametertolerancer (typisk toleranceklasse h6 eller h9), med overfladefinish og rethed optimeret til direkte brug i roterende samlinger, lineære bevægelsessystemer og drivapplikationer. I modsætning til varmvalset stang kræver præcisionsakselmateriale ingen yderligere drejning for at opnå lejepasningsdimensioner.

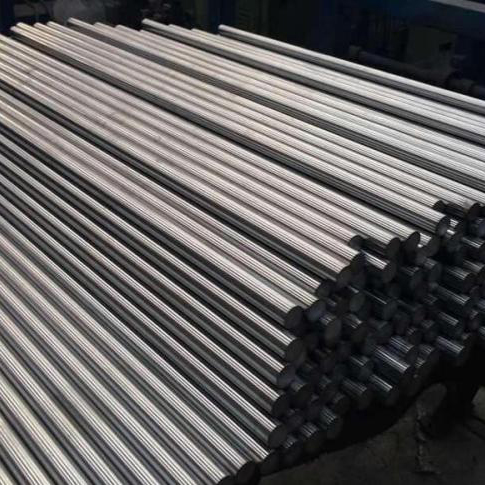

Rundstang i rustfrit stål (varmvalset eller koldttrukket) er standardråmaterialet til smedeoperationer og bearbejdede komponenter. Koldttrukket stang giver snævrere dimensionstolerancer og bedre overfladefinish end varmvalset; varmvalset stang er mere økonomisk til store diametre og smedbare barrer, hvor overfladen vil blive fjernet i efterfølgende operationer.

Rustfri stålblokke - også beskrevet som flad stang, plade eller billet afhængigt af aspektforhold - leverer lager til formbaser, matriceindsatser, strukturelle beslag og store bearbejdede komponenter. A blok af rustfrit stål i 420 eller 17-4 PH-kvalitet er almindeligvis specificeret til plastsprøjtestøbeforme og -hulrum, hvor korrosionsbestandighed fra kølevandskontakt og polerbarhed til optisk overfladefinish er påkrævet samtidigt. Blok rustfrit stål i 304 eller 316 klasse serverer fødevareforarbejdningsudstyr, farmaceutiske maskiner og marine strukturelle applikationer, hvor svejsbarhed og hygiejne er de primære udvælgelseskriterier.

Lukket smedning og støbefremstilling til varmstålsmedning

Lukket formsmedning — også kaldet aftrykssmedning — er den dominerende proces til fremstilling af netformede eller næsten netformede stålkomponenter i volumen. Den opvarmede billet placeres mellem to matricer, der indeholder et bearbejdet hulrum i form af den færdige del. Når matricerne lukker under pres eller hammerkraft, flyder stålet for at fylde hulrummet fuldstændigt, hvilket giver en del med præcise dimensioner, fremragende overfladefinish i forhold til alternativer med åben matrice og ensartet kornflow gennem tværsnittet.

Lukket matricesmedning giver flere fordele i forhold til åben matricesmedning til produktionsdele: snævrere dimensionelle tolerancer (typisk ±0,5 til ±1,5 mm afhængigt af delstørrelse), reduceret materialespild gennem kontrolleret flashdannelse og repeterbarhed på tværs af store produktionsserier med minimal operatørvariabilitet.

Den fremstilling af matricer til varm stålsmedning er i sig selv en finmekanisk disciplin. Smedematricer skal modstå ekstreme termomekaniske cyklusser - gentagen opvarmning fra kontakt med varme emner og afkøling under pressecyklussen - samtidig med at dimensionsstabiliteten bibeholdes under belastninger, der kan nå flere tusinde tons. Matricematerialer vælges til denne service fra varmt arbejdsværktøj stålkvaliteter , primært:

• H13 (AISI): Den most widely used hot work tool steel for forging dies. Contains 5% chromium, 1.5% molybdenum, and 1% vanadium, providing excellent hot hardness retention, thermal fatigue resistance, and toughness at elevated temperature. Typically hardened to 44 to 50 HRC for forging die applications.
• H11: Svarende til H13, men med lavere vanadiumindhold, giver lidt højere sejhed ved moderat hårdhed. Bruges, hvor matricen revner fra termisk stød er den primære fejltilstand.
• H21: Højere wolframindhold giver overlegen varmhårdhed til ekstreme temperaturapplikationer, såsom matricer, der bruges i messing- og kobbersmedning, hvor emnetemperaturerne nærmer sig dem ved stålsmedning.

Matricehulrum bearbejdes ved CNC-fræsning og EDM (elektrisk udladningsbearbejdning) for at opnå den krævede geometri og overfladefinish, derefter varmebehandlet, efterslebet og poleret før idriftsættelse. Matricens levetid i højvolumen stålsmedning varierer fra 5.000 til 50.000 dele afhængig af emnegeometri, smedningstemperatur, emnemateriale og smøringspraksis - med stanserenovering gennem genbearbejdning og genhærdning forlænger den samlede levetid væsentligt ud over den indledende kørsel.

Værktøjsstålssmedning: egenskaber og anvendelser

Smedning af værktøjsstål kombinerer det høje legeringsindhold i værktøjsstål - som giver hårdhed, slidstyrke og varmestyrke - med den kornforfining og strukturelle integritet, som kun smedningsprocessen leverer. Resultatet er værktøjs- og slidkomponenter, der overgår støbte eller bearbejdede ækvivalenter under krævende serviceforhold.

Den key egenskaber af værktøjsstål der gør den velegnet til smedede komponenter omfatter:

• Højt kulstofindhold (0,5% til 2,3%): Giver det kulstof, der er tilgængeligt til karbiddannelse og martensitisk hærdning under varmebehandling.
• Væsentlige legeringstilsætninger: Chrom, molybdæn, vanadium, wolfram og kobolt i forskellige kombinationer skræddersyr slidstyrke, varm hårdhed, sejhed og dimensionsstabilitet til specifikke værktøjsapplikationer.
• Respons på varmebehandling: Værktøjsstål er designet til præcise hærdnings- og hærdningscyklusser, der producerer specifikke hårdheds- og sejhedskombinationer. Smedet værktøjsstål opnår mere ensartet varmebehandlingsrespons end støbte ækvivalenter på grund af reduceret adskillelse.
• Carbid distribution: Smedning bryder de carbidnetværk, der dannes under størkning, og fordeler carbider mere ensartet gennem matrixen. Dette forbedrer sejheden uden at ofre slidstyrken - en kritisk fordel for matricer, stanser og skærende værktøjer, der udsættes for stødbelastning.

Almindelige anvendelser af smedet værktøjsstål omfatter koldbearbejdningsmatricer og -stanser (D2, A2-kvaliteter), varmebearbejdnings- og trykstøbematricer (H13, H11), højhastighedsskæreværktøj (M2, M4) og plaststøbeværktøj (P20, 420 rustfrit). I hvert tilfælde producerer kombinationen af ​​smedningsproces og værktøjsstål kemi en komponent, der er i stand til at opfylde driftsbetingelser, som hverken støbning eller standardstål kan opfylde.
